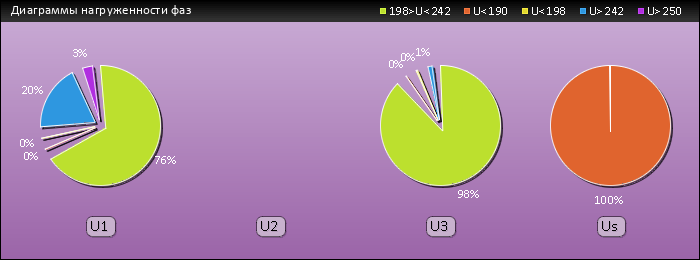

Представленные диаграммы нагруженности фаз, построенные на основании данных по фазным напряжениям, позволяют косвенно оценить несимметричность распределения электрической нагрузки во времени. На диаграммах отображается сколько времени (в процентах от запрошенного диапазона) напряжение находилось на определённом уровне. Выделено 5 уровней:

• Нормальное напряжение - 198...242В (220В±10%). Это значение фигурирует в правилах устройства электроустановок (ПУЭ-7). Однако следует иметь ввиду, что согласно межгосударственному стандарту ГОСТ 29322-2014 (IEC 60038:2009), сетевое напряжение должно составлять 230В±10%;
• Пониженное напряжение - 190...198В (задано условно);
• Совсем пониженное напряжение - менее 190В (задано условно), но более 100В;
• Повышенное напряжение - 242...250В (задано условно);
• Аварийно повышенное напряжение - более 250В (задано условно).

Первые три диаграммы (U1,U2,U3) относятся к соответствующим фазам, четвертая (Us) - построена как среднее арифметическое значение напряжений по трём фазам, чтобы как-то исключить влияние перекоса фаз. Естественно тут принято очень много допущений. Это совсем неудачное место измерения, отсутствие информации по токам, текущему потреблению электроэнергии, влияние СНТ "Малиновка" и т.п. Но этого вполне достачно, чтобы сделать соответствующие выводы.

Данные записываются с 23 апреля 2019 г. Цикл записи 3-5 сек. Чем больше длительность выбранного периода, тем больше времени придётся ждать результата!
