Необходимо отметить, что всё ниженаписанное - это только индивидуальное мнение, основанное на внутренних ощущениях, подкреплённых нормативно-технической документацией и произведённых измерениях.

Как это было

Фонари освещения в нашем СНТ появились в 2009 году. На общем собрании было принято решение разместить по фонарю в каждом тупике и один около Правления (в то время расположенного в центре СНТ). Было установлено 7 фонарей с газоразрядными ртутными лампами (ДРЛ). Цветовая температура таких ламп была 3000К (тёплый цвет). Со временем фонари постепенно выходили из строя и в работе оставались 2-3 фонаря.

В 2014 году начались фоновые работы по восстановлению работоспособности освещения, снижению эксплуатационных затрат и расходов на электроэнергию. Постепенно, в существующем корпусе фонарей, лампы ДРЛ мощностью 250 Вт заменялись на энергосберегающие лампы мощностью 50 Вт, а потом на светодиодные лампы мощностью 21 Вт. Количество фонарей было постепенно увеличено до 12 шт.

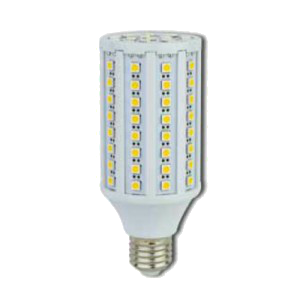

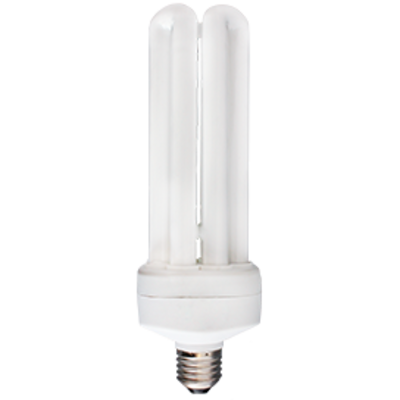

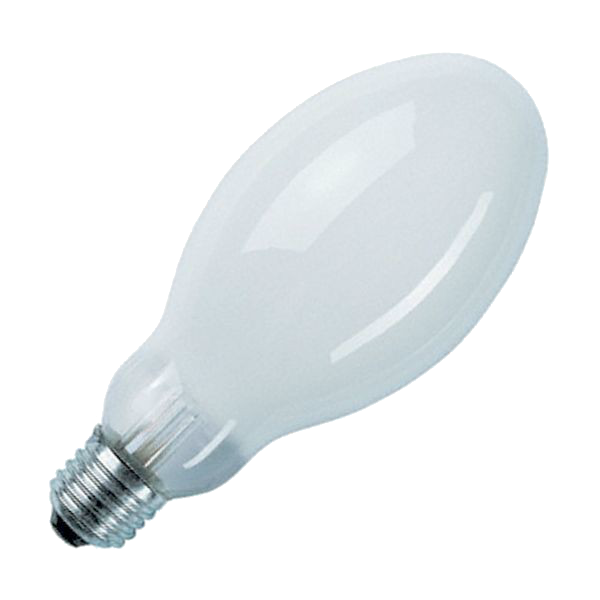

Газоразрядная ртутная лампа	Энергосберегающая лампа	Светодиодная лампа
250 Вт	50 Вт	21 Вт

В 2018 году председателем СНТ было принято решение о серьёзной модернизации системы освещения СНТ. Эта работа уже выполнена. Текущее расположение фонарей и прожекторов представлено на схеме в разделе Электроэнергия. Проанализируем то, что из этого получилось.

Постановка задачи

Правильно организованное освещение играет важную роль в повседневной жизни. Особенно на даче, когда выезжаешь из города сменить обстановку и отдохнуть.

Перед проведением работ нужно было определить желаемую структуру организации освещения. Самый бюджетный вариант - это локальное освещение узловых участков территории общего пользования, таких как перекрёстки, повороты и тупики. Этого вполне достаточно, чтобы комфортно пройтись вечером по улицам, полюбоваться звёздами и свободно ориентироваться. Впрочем, по этому критерию где-то на 75% всё уже было сделано. Другой, более дорогой вариант - обеспечить равномерное освещение всей территории. Здесь не плохо было бы произвести соответствующие расчеты и на их основании выбрать необходимое оборудование.

Следующий вопрос - какой «светотип» будет уместен в наших конкретных условиях? Цвет светового потока, создаваемого лампочкой, влияет на наше состояние, восприятие окружающей обстановки и оттенков предметов. Традиционно холодный свет (более 4000К) считается более ярким. Он скорее даже слепящий, под ним все краски выглядят выцветшими и блеклыми. От такого излучения очень сильно устают глаза, т.к. белые предметы сильно возвращают часть светового потока. Психологи утверждают, что наличие такого освещения не позволяет расслабиться. В то время как лампа с тёплым светом (менее 3000К) создаёт непринужденную атмосферу, которая располагает к уюту и отдыху. Излучаемый при этом спектр, подобен солнечному сиянию, а значит, не доставляет дискомфорта зрительному аппарату. Кроме того он практически не искажает привычный (в дневное время) облик окружающих предметов.

Нормы освещенности регламентируются нормативными документами. В настоящее время, в соответствии с СНиП 23-05-95 (см. стр. 24, табл.16), средняя горизонтальная освещенность поселковых дорог и проездов на территории садовых товариществ и дачных кооперативов должна быть 2 лк (люкс). Дальше - больше. Видимо в связи с появлением светодиодного освещения, нормы пересматривают. С 1 января 2021 года, в соответствии с Распоряжением министерства энергетики (от 14.09.2017), средняя горизонтальная освещённость проездов в СНТ должна быть не менее 10 лк.

Но, даже если не читать эти нормы и правила, необходимо уделять должное внимание эстетичности, общей гармоничности и качеству монтажа применяемого оборудования. Слепящее воздействие должно быть сведено к минимуму. Фонари не должны светить в окна, да и в принципе на личные участки. Люди имеют право освещать свои участки так как им удобно. Для чего нужно общественное освещение? Видеть дорогу и обочину, определить номер дома и найти ключ от калитки. Последнее вызывает основные трудности у наших садоводов, вследствии плохого зрения. Но для этого случая всегда можно сделать индивидуальное локальное освещение или просто воспользоваться карманным фонариком. Также следует иметь ввиду, что люди встречаются разные. Кто-то бежит из города на дачу подальше от асфальта и иллюминации, а кто-то хочет заниматься огородом под светом условно бесплатного общественного фонаря освещения. И как же найти компромисс? И те, и те имеют свою обоснованную точку зрения и методы пассивной защиты от раздражающего фактора в виде плотных зановесок или персонального фонаря на участке. Но платить за общественное освещение в виде членских взносов должны все, а потреблённые на него киловатты электроэнергии у нас, кстати, не лишние.

Реализация

Судя по всему, нашим председателем была предпринята попытка реализовать концепцию равномерного освещения. Здравый смысл подсказывает, что для этого нужно устанавливать одинаковые фонари на одинаковой высоте с одинаковым углом наклона и с одинаковым расстоянием между столбами. По крайней мере такой способ позволит сделать понятную структуру.

Однако по факту были закуплены, а затем установлены 15 прожекторов (2017 год) и 8 прожекторов (2018 год) производства группы компаний "Светотроника" трёх разных видов мощностью 32, 40 и 48Вт холодного (5000К) цвета.

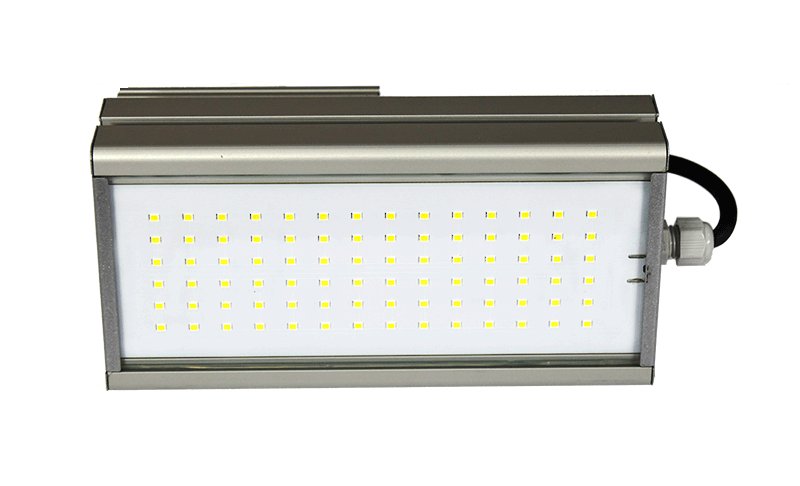

SVT-STR-M-32W	SVT-STR-UV-40W	SVT-STR-M-48W
32 Вт	40 Вт	48 Вт

Эти прожекторы имеют угол раскрытия светового потока 120° (тип Д). Получается, что при установке на высоте 5м они направленно освещают ближайшие 8.5 м территории около столба. Локальные замеры показали, что в этой зоне освещенность составляет 30 лк, что превышает нормативные значения в 15 раз! Т.е. ночью на улице можно свободно читать.

На некоторые прожекторы возложена задача освещать целые улицы. Поэтому они светят параллельно дороге подобно дальнему свету фар автомобиля. Когда идёшь к такому прожектору - ослепляет, а когда обратно - твоя тень уходит к горизонту. Зачем это нужно? Неужели так лучше, уютней и комфортней?

Прожекторы неремонтопригодны. Любой отказ приведёт к необходимости полной замены прожектора. Конечно есть гарантия производителя на 3 года, но вероятность, что случай признают негарантийным из-за ненормативных скачков напряжения также имеет место.

Капитальные затраты (на 2017 год)

Для оценки капитальных затрат, до их официального оглашения, проведём небольшое маркетинговое исследование по стоимости модернизации освещения.

Стоимость прожекторов

Только на закупку этих прожекторов было потрачено почти 50000 руб.

Стоимость комплектующих

Каждый прожектор оснащен датчиком освещенности (~300 руб./шт) - это 4500 руб. Крепеж и провода не выглядят покупными, поэтому не учтены. Также вызывают опасение выполненные скрутки медь-алюмий. Но могу ошибаться, с земли плохо видно.

Стоимость работ

Работы по установке собранного комплекта можно оценить в 1000-2000 руб. за комплект. Качество монтажа не учитываем. Примем ориентировочную стоимость работ 20000 руб.

Итого

Итого, на выполнение этих работ в 2017 году ориентировочно было затрачено 75 тыс. руб. Впоследствии ревизионная комиссия озвучила цифру 60.5 тыс. рублей. Значит или где-то что-то удалось сэкономить, или часть затрат перенесли в другие статьи сметы.

Затраты на электроэнергию

Наши фонари подключены к общей линии электропередач. Они работают круглогодично в тёмное время суток. Для этого каждый их них укомплектован собственным фотореле. Ручных выключателей не предусмотрено. Оцениваем суммарные затраты на электроэнергию с учётом сохранившихся старых фонарей. Для этого выполним расчет наработки фонарей и прожекторов, оснащённых фотореле, по времени и соответствующему тарифу.

Тарифы приняты по данным поставщика электроэнергии:

с 01.01.2018 по 31.06.2018: Т1 = 5.80 руб/кВтч, T2 = 2.09 руб/кВтч;

с 01.07.2018 по 31.12.2018: Т1 = 6.08 руб/кВтч, T2 = 2.25 руб/кВтч.

Выводы

В "сухом остатке" можно сказать, что стало ярко. Но это, как и всё остальное, скорее недостатки. Выбранные прожекторы не подходят для наших условий. Не устраивает то, как они повешены, куда направлены, выбранный светотип и яркость. Несколько прожекторов светят параллельно земле, из-за чего сильно слепят. Ярко освещенные закрытые перекрёстки стали более опасными, т.к. не видно приближение машин даже по свету фар.

В итоге потеряно чувство уюта, спокойствия и тишины.

Нефёдов Кирилл, уч.73

27.02.2018 (ред. 31.10.2018)
